EZV 50T пристрій магнітної обробки води, фільтр води EZV50T - 2" на два діапазони налаштування kvs 2.2-8.0 /
EZV 50T
Діаметр трубопроводу (мм) - DN50. Два діапазони настройки пропускної здатності - Kvs :
1 діапазон: 2.2-8.0
2 діапазон: 0.6-2.2
Вода, що використовується в різних галузях промисловості, а також у домашньому господарстві, містить в розчиненому стані певну кількість мінералів, солей і інших домішок. Виходячи з кількості окремих елементів та їх частки в загальному обсязі розчинених у воді речовин можна судити про так звану твердості води. Містяться у воді мінерали і солі, з одного боку, важливі для людського організму, організмів тварин, а також для рослин, але, з іншого боку, вони своїм виділенням з води створюють нам чималі проблеми, утворюючи тверді накипи у водопроводах, в тепломережах, у пральнях, в холодильних установках і т. д.. Найбільш інтенсивне утворення накипу відбувається головним чином при нагріванні твердої води, що призводить до зменшення діаметра трубопроводу, погіршення надходження тепла, що в свою чергу веде до збільшення енергетичних витрат і скорочення терміну служби покритих накипом систем.
Існує безліч методів і способів попередження і редукування утворення накипу. За способом впливу на оброблювану воду ділимо їх на:
- 1.хімічний
- 2.електростатичний
- 3.магнітний
На магнітному принципі з використанням сучасної микрокомпьютерной техніки працюють і прилади EZV. На малюнку внизу зображено стан трубопроводу до обробки води приладом EZV 25 і його стан через б тижнів від початку обробки.
Основні переваги
- 1.Простий монтаж приладів
- 2.Зниження споживання мийних засобів, знищення бактерій у воді
- 3.Позитивний вплив обробленої води на людей
Технічні характеристики.
1. Живлення здійснюється від одно фазної мережі змінного струму напругою 220 В, частотою 50 Гц. Споживана потужність – не більше 1,5 ВА.
2. Імпульсний вихід блоку розрахований на підключення котушки, що складається з одинадцяти витків дроту, намотаного на трубопровід. Довжина проводів від блоку до котушки повинна бути по можливості меншою і не перевищувати 1,5 М.
3. Клеми блоку для підключення живлячої мережі і котушки розраховані на підключення проводів перерізом не більш 1,5 мм2.
4. Перемикання вихідного сигналу для роботи з металевим або пластмасовим трубопроводом здійснюється установкою джампера (перемички) у відповідне положення. Місце установки джампера знаходиться поруч з клемами, до яких підключаються зовнішні зв'язки.

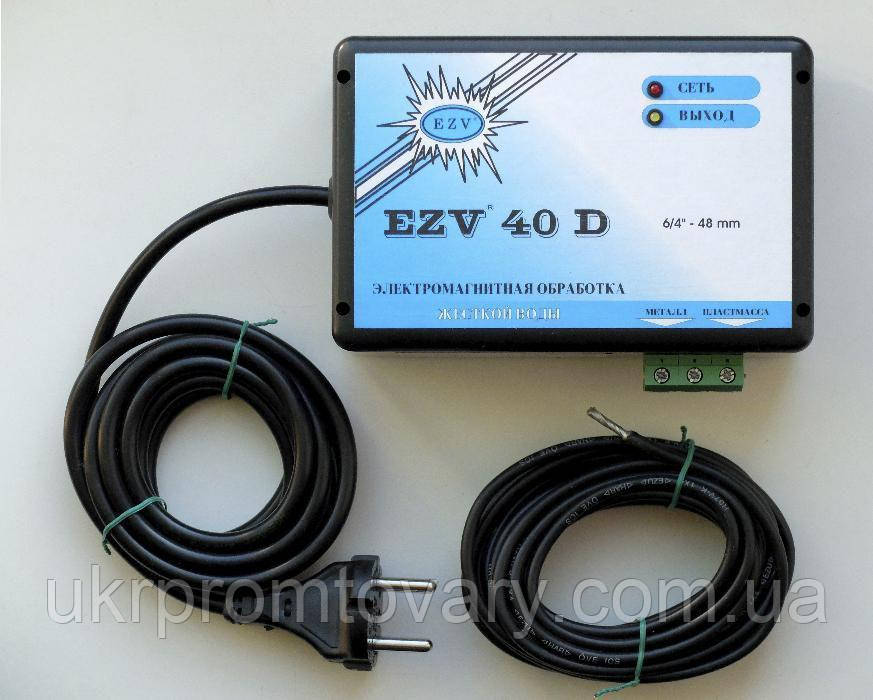

5. На лицьовій панелі блоку є два світлодіода: червоний – для індикації наявності живильної мережі, зелений – для індикації наявності струму через котушку.
6. Діапазон робочих температур: від 00С до 500С.

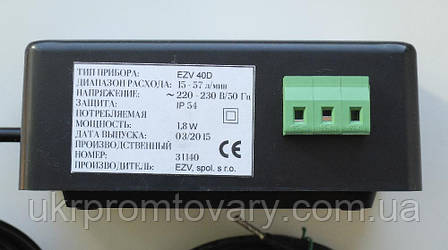

7. Блок виконаний в корпусі з полістиролу. Габаритні розміри: 120 * 80 * 40 мм.
8. Клас захисту: IP 54.
Конструкція
Конструкційно прилади EZV вирішені на базі мікро-ЕОМ, яка на основі відповідного алгоритму і даних в пам'яті генерує вихідний высоконепериодический сигнал. Після посилення в кінцевій щаблі він підводиться до котушки, встановленої на трубопроводі з оброблюваної водою, де створює імпульсне динамічне електромагнітне поле. Це поле впливає на протекаемую через трубопровід воду, що призводить до порушення зв'язків між речовинами, що утворюють накип, і молекулами води. Така вода не втрачає на певний час (в залежності від умов на час 72 годин) здатність створювати тверді накипи, але і розчиняє раніше утворений водний камінь. Крім вихідного неперіодичного сигналу (аналогово важко досяжного), важливого для максимальної ефективності впливу, цифрове рішення приладів забезпечує нам також високу довготривалу (термін служби 20 років) і температурну стабільність (стандартні робочі температури від 0"С до 40°С) параметрів створеного магнітного поля, а також просту і точну обробку сигналів з витратомірів і просте інформаційне підключення до керуючого комп'ютера (наприклад, через інтерфейс RS-485). Прилади забезпечені незалежною схемою автоматичного контролю наявності вихідного сигналу і подальшої реактивації мікрокомп'ютера, завдяки чому прилади EZV стійкі до коливань напруги, зовнішніх перешкод і ін Прилади випускаються в пластмасових корпусах, причому безпосередньо електроніка залита спеціальним матеріалом, оберігає від небажаного впливу зовнішнього середовища - вологості, мікроорганізмів і т. д.
Модельний ряд
В даний час прилади для обробки води EZV виробляються в п'яти модифікаціях, а саме:
- нерегульовані прилади EZV ...-
- прилади з дворівневим регулюванням EZV ...T-
- прилади з ручним регулюванням EZV ...M-
- прилади з ручним регулюванням у комбінації з дворівневим регулюванням EZV ...MT-
- прилади з автоматичним регулюванням EZV ...А.
На магнітному принципі з використанням сучасної микрокомпьютерной техніки працюють і прилади EZV. На малюнку внизу зображено стан трубопроводу до обробки води приладом EZV 25 і його стан через б тижнів від початку обробки.
Монтаж та електричні підключення.
1. Установка блоку. Блок кріпиться до стіни двома гвинтами через відповідні отвори в блоці. Відстань між блоком і трубопроводом не повинно перевищувати 1,5 м. Чим менше ця відстань, тим вище ефективність електромагнітної обробки води.
2. Зовнішні дроти, під'єднуються до клем блоку, повинні проходити через гумові ущільнювачі, в яких необхідно просвердлити отвори у відповідності із зовнішніми діаметрами проводів.
3. Монтаж катушки. Катушка должна монтироваться посередине прямого участка трубопровода, длина которого минимум в 10 раз превышает диаметр трубы. Один конец провода, входящий в комплект поставки, очистить от изоляции, облудить припоем и подсоединить к одной из клемм с маркировкой ВЫХОД. Провод положить на то место трубопровода, где должна находиться катушка, и закрепить его с помощью бандажа из ниток, шнура или липкой ленты. Провод от блока до бандажа должен быть проложен без натяжения (с небольшим провисанием). Намотати на трубопровід одинадцять витків дроту виток до витка і закріпити його другий кінець за допомогою бандажа. Напрямок намотування значення не має. Вільний кінець дроту вкоротити до потрібної довжини, зачистити, облудить і під'єднати до другої клеми ВИХІД.
4. Під'єднати провід живлення до клем з маркуванням МЕРЕЖУ. Перетин проводів повинна бути не менше 0,5 мм2.
5. Встановіть кришку, що закриває клеми.
Характеристики
Основні | |
---|---|
Виробник | EZV |
Стан | Новий |
Умовний прохід | 50 мм |
Максимальна продуктивність | 300 літр/хв |
Країна виробник | Словаччина |
- Ціна: 8 800 ₴
