EZV 15D пристрій магнітної обробки води, фільтр води EZV 1/2" (kvs 0.3-1.0)

EZV 15D

Вода, що використовується в різних галузях промисловості, а також у домашньому господарстві, містить в розчиненому стані певну кількість мінералів, солей і інших домішок. Виходячи з кількості окремих елементів та їх частки в загальному обсязі розчинених у воді речовин можна судити про так звану твердості води. Містяться у воді мінерали і солі, з одного боку, важливі для людського організму, організмів тварин, а також для рослин, але, з іншого боку, вони своїм виділенням з води створюють нам чималі проблеми, утворюючи тверді накипи у водопроводах, в тепломережах, у пральнях, в холодильних установках і т. д.. Найбільш інтенсивне утворення накипу відбувається головним чином при нагріванні твердої води, що призводить до зменшення діаметра трубопроводу, погіршення надходження тепла, що в свою чергу веде до збільшення енергетичних витрат і скорочення терміну служби покритих накипом систем.
Існує безліч методів і способів попередження і редукування утворення накипу. За способом впливу на оброблювану воду ділимо їх на:

1. 1.хімічний
2. 2.електростатичний
3. 3.магнітний

На магнітному принципі з використанням сучасної микрокомпьютерной техніки працюють і прилади EZV. На малюнку внизу зображено стан трубопроводу до обробки води приладом EZV 25 і його стан через б тижнів від початку обробки.

Основні переваги

• 1.Простий монтаж приладів
• 2.Зниження споживання мийних засобів, знищення бактерій у воді
• 3.Позитивний вплив обробленої води на людей

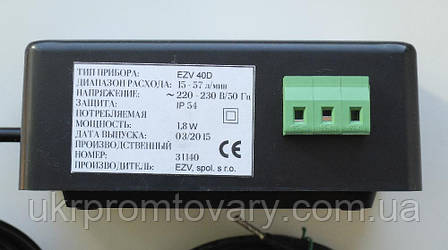

Технічні характеристики.

1. Живлення здійснюється від одно фазної мережі змінного струму напругою 220 В, частотою 50 Гц. Споживана потужність – не більше 1,5 ВА.

2. Імпульсний вихід блоку розрахований на підключення котушки, що складається з одинадцяти витків дроту, намотаного на трубопровід. Довжина проводів від блоку до котушки повинна бути по можливості меншою і не перевищувати 1,5 М.

3. Клеми блоку для підключення живлячої мережі і котушки розраховані на підключення проводів перерізом не більш 1,5 мм2.

4. Перемикання вихідного сигналу для роботи з металевим або пластмасовим трубопроводом здійснюється установкою джампера (перемички) у відповідне положення. Місце установки джампера знаходиться поруч з клемами, до яких підключаються зовнішні зв'язки.

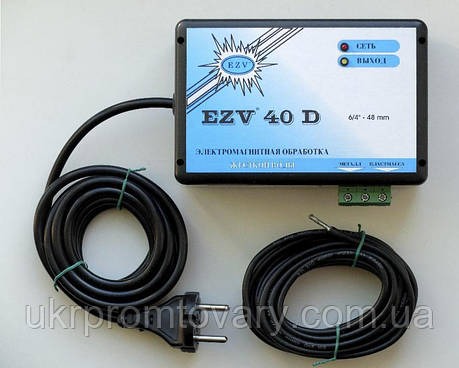

5. На лицьовій панелі блоку є два світлодіода: червоний – для індикації наявності живильної мережі, зелений – для індикації наявності струму через котушку.

6. Діапазон робочих температур: від 00С до 500С.

7. Блок виконаний в корпусі з полістиролу. Габаритні розміри: 120 * 80 * 40 мм.

8. Клас захисту: IP 54.

Конструкція

Конструкційно прилади EZV вирішені на базі мікро-ЕОМ, яка на основі відповідного алгоритму і даних в пам'яті генерує вихідний высоконепериодический сигнал. Після посилення в кінцевій щаблі він підводиться до котушки, встановленої на трубопроводі з оброблюваної водою, де створює імпульсне динамічне електромагнітне поле. Це поле впливає на протекаемую через трубопровід воду, що призводить до порушення зв'язків між речовинами, що утворюють накип, і молекулами води. Така вода не втрачає на певний час (в залежності від умов на час 72 годин) здатність створювати тверді накипи, але і розчиняє раніше утворений водний камінь. Кроме выходного непериодического сигнала (аналогово трудно достижимого), важного для максимальной эффективности воздействия, цифровое решение приборов обеспечивает нам также высокую долговременную (срок службы 20 лет) и температурную стабильность (стандартные рабочие температуры от 0"С до 40°С) параметров созданного магнитного поля, а также простую и точную обработку сигналов с расходомеров и простое информационное подключение к управляющему компьютеру (например, через интерфейс RS 485). Прилади забезпечені незалежною схемою автоматичного контролю наявності вихідного сигналу і подальшої реактивації мікрокомп'ютера, завдяки чому прилади EZV стійкі до коливань напруги, зовнішніх перешкод і ін Прилади випускаються в пластмасових корпусах, причому безпосередньо електроніка залита спеціальним матеріалом, оберігає від небажаного впливу зовнішнього середовища - вологості, мікроорганізмів і т. д.

Модельний ряд

В даний час прилади для обробки води EZV виробляються в п'яти модифікаціях, а саме:

• нерегульовані прилади EZV ...-
• прилади з дворівневим регулюванням EZV ...T-
• прилади з ручним регулюванням EZV ...M-
• прилади з ручним регулюванням у комбінації з дворівневим регулюванням EZV ...MT-
• прилади з автоматичним регулюванням EZV ...А.

На магнітному принципі з використанням сучасної микрокомпьютерной техніки працюють і прилади EZV. На малюнку внизу зображено стан трубопроводу до обробки води приладом EZV 25 і його стан через б тижнів від початку обробки.
