Навіщо потрібні прилади для електромагнітної обробки води EZV?

Вода, що використовується в різних галузях промисловості, а також у домашньому господарстві, містить в розчиненому стані певну кількість мінералів, солей і інших домішок. Виходячи з кількості окремих елементів та їх частки в загальному обсязі розчинених у воді речовин можна судити про так звану твердості води. Містяться у воді мінерали і солі, з одного боку, важливі для людського організму, організмів тварин, а також для рослин, але, з іншого боку, вони своїм виділенням з води створюють нам чималі проблеми, утворюючи тверді накипи у водопроводах, в тепломережах, у пральнях, в холодильних установках і т. д.. Найбільш інтенсивне утворення накипу відбувається головним чином при нагріванні твердої води, що призводить до зменшення діаметра трубопроводу, погіршення надходження тепла, що в свою чергу веде до збільшення енергетичних витрат і скорочення терміну служби покритих накипом систем.
Існує безліч методів і способів попередження і редукування утворення накипу. За способом впливу на оброблювану воду ділимо їх на:

1. хімічний
2. електростатичний
3. магнітний

На магнітному принципі з використанням сучасної микрокомпьютерной техніки працюють і прилади EZV. На малюнку внизу зображено стан трубопроводу до обробки води приладом EZV 25 і його стан через б тижнів від початку обробки.

перед обробкою води приладом EZW	стан трубопроводу через 6 тижнів після початку обробки

Модельний ряд

В даний час прилади для обробки води EZV виробляються в п'яти модифікаціях, а саме:

• нерегульовані прилади EZV ...;
• прилади з дворівневим регулюванням EZV ...T;
• прилади з ручним регулюванням EZV ...M;
• прилади з ручним регулюванням у комбінації з дворівневим регулюванням EZV ...MT;
• прилади з автоматичним регулюванням EZV ...А.

Конструкція

Конструкційно прилади EZV вирішені на базі мікро-ЕОМ, яка на основі відповідного алгоритму і даних в пам'яті генерує вихідний высоконепериодический сигнал. Після посилення в кінцевій щаблі він підводиться до котушки, встановленої на трубопроводі з оброблюваної водою, де створює імпульсне динамічне електромагнітне поле. Це поле впливає на протекаемую через трубопровід воду, що призводить до порушення зв'язків між речовинами, що утворюють накип, і молекулами води. Така вода не втрачає на певний час (в залежності від умов на час 72 годин) здатність створювати тверді накипи, але і розчиняє раніше утворений водний камінь. Крім вихідного неперіодичного сигналу (аналогово важко досяжного), важливого для максимальної ефективності впливу, цифрове рішення приладів забезпечує нам також високу довготривалу (термін служби 20 років) і температурну стабільність (стандартні робочі температури від 0"С до 40°С) параметрів створеного магнітного поля, а також просту і точну обробку сигналів з витратомірів і просте інформаційне підключення до керуючого комп'ютера (наприклад, через інтерфейс RS-485). Прилади забезпечені незалежною схемою автоматичного контролю наявності вихідного сигналу і подальшої реактивації мікрокомп'ютера, завдяки чому прилади EZV стійкі до коливань напруги, зовнішніх перешкод і ін Прилади випускаються в пластмасових корпусах, причому безпосередньо електроніка залита спеціальним матеріалом, оберігає від небажаного впливу зовнішнього середовища - вологості, мікроорганізмів і т. д.

Основні переваги

• Простий монтаж приладів
• Зниження споживання мийних засобів, знищення бактерій у воді
• позитивний вплив обробленої води на людей

Нерегульовані прилади EZV 1ON - EZV 65N

Ця серія приладів призначена для невеликих діаметрів труб (від 3/8* до 2,5*) в системах, у яких витрата води не змінюється у великому діапазоні.
Ці прилади використовуються, головним чином, для обробки води в приватних будинках, пекарнях, пралень, парогенераторах, в прасувальному і паровому обладнанні, частково для циркуляційних трубопроводів ГВ, для охолодження пресів, пастеризації молока, для малих парових котлів, малих проточних нагрівачів та ін.

Прилади з дворівневою регулюванням EZV 25T - EZV 65T.
Ці прилади призначені для використання в системах з регулярним і порівняно великою зміною витрати води (зміна більше, ніж для приладів серії EZV..), причому частота зміни залежить або від часу (наприклад, день - ніч, початок - кінець робочого дня і т. д.), або від роботи інших пристроїв (наприклад, циркуляційних насосів, автоматично керованих вентилів, насосів тощо). Прилади цієї серії відрізняються наявністю дворівневого регулювання за допомогою перемикання допоміжного контакту, виведеного на корпус приладу.

Прилади з ручним регулюванням EZV 50M - EZV 500M.
Прилади цієї серії дають можливість за допомогою ручного перемикача змінювати в широкому діапазоні параметри вихідного сигналу і тим самим оптимізувати дію приладу для широкого діапазону витрат з урахуванням особливостей оброблюваної води. Оптимізація може бути досягнута або після тривалого спостереження за результатами впливу приладу в залежності від встановленого рівня або ж вимірюванням параметрів води до і після обробки для різної встановлення рівня (наприклад, електропровідності, рН тощо).

Область застосування даних приладів: більш великі системи (від 2*) з примусовою циркуляцією, водяне та горячеводяное опалення, котли парові (попередня обробка води), циркуляція гарячої технічної води, великі басейни, технологічне обладнання (охолодження компресорів, охолоджуючі пристрої для рослинних масел і т. д.).
Прилади з дворівневою регулюванням і налаштуванням EZV МТ ...
Прилади цієї серії призначені для більш великих систем (від 2*), в яких величина витрати регулярно змінюється в межах двох доааточно відмінних друг від друга величин, причому ці зміни короткочасні. Періодичність або ж залежність цих змін може аналогічно приладів серії EZV...T задаватися часом, включенням іншого пристрою або системою управління. На перемикачі для 1 -ого діапазону витрат встановлюється потрібний рівень, відповідний розімкнутого допоміжного контакту, на перемикачі для 2-ого діапазону встановлюється рівень, відповідний 2-го діапазону витрат (при замкнутому допоміжному контакті).

Прилади з автоматичним регулюванням EZV 50A - EZV 500A
Ці прилади призначені для систем з великими і нерегулярними змінами витрати. Для своєї роботи вони повинні мати інформацію про витрату води, тобто в системі повинен бути передбачений витратомір, оснащений електричним виходом або з можливістю підключення потрібного датчика. Ці прилади оснащені елементами регулювання (доступними тільки для сервісного обслуговування), що дозволяють оптимізувати синхронність автоматично встановлених параметрів приладу з параметрами оброблюваної води в залежності від витрат.

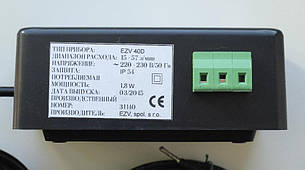

Призначення та принцип роботи.

Блок разом з котушкою дроту, намотаної на трубопроводі, призначені для електромагнітної обробки води, що протікає по трубопроводу. Блок генерує імпульси струму певної змінної амплітуди і тривалості, які необхідні для створення імпульсного динамічного електромагнітного поля в котушці. У воді, що протікає через таке електромагнітне поле, руйнуються зв'язки між накипеобразующими речовинами і молекулами води. Оброблена таким електромагнітним полем, вода не тільки втрачає на певний час (мінімум на 72 години) здатність створювати тверді накипи, але і розчиняє раніше утворений водний камінь.

Параметри імпульсного електромагнітного поля вибираються у відповідності з витратою води і матеріалом, з якого виготовлено трубопровід.

Блоки можуть використовуватися з металевими або пластмасовими трубопроводами.

Вибір блоку в залежності від витрати води проводиться у відповідності з таблицею.

Технічні характеристики.

1. Живлення здійснюється від одно фазної мережі змінного струму напругою 220 В, частотою 50 Гц. Споживана потужність – не більше 1,5 ВА.

2. Імпульсний вихід блоку розрахований на підключення котушки, що складається з одинадцяти витків дроту, намотаного на трубопровід. Довжина проводів від блоку до котушки повинна бути по можливості меншою і не перевищувати 1,5 М.

3. Клеми блоку для підключення живлячої мережі і котушки розраховані на підключення проводів перерізом не більш 1,5 мм2.

4. Перемикання вихідного сигналу для роботи з металевим або пластмасовим трубопроводом здійснюється установкою джампера (перемички) у відповідне положення. Місце установки джампера знаходиться поруч з клемами, до яких підключаються зовнішні зв'язки.

5. На лицьовій панелі блоку є два світлодіода: червоний – для індикації наявності живильної мережі, зелений – для індикації наявності струму через котушку.

6. Діапазон робочих температур: від 00С до 500С.

7. Блок виконаний в корпусі з полістиролу. Габаритні розміри: 120 * 80 * 40 мм.

8. Клас захисту: IP 54.

Вказівка заходів безпеки.

1. При експлуатації і технічному обслуговуванні блоку необхідно дотримуватись вимог "Правил технічної експлуатації електроустановок споживачів", "Правил техніки безпеки при експлуатації електроустановок споживачів".

2. Будь підключення до блоку і роботи з його технічного обслуговування проводити тільки при відключеному мережевому харчуванні.

Монтаж та електричні підключення.

1. Установка блоку. Блок кріпиться до стіни двома гвинтами через відповідні отвори в блоці. Відстань між блоком і трубопроводом не повинно перевищувати 1,5 м. Чим менше ця відстань, тим вище ефективність електромагнітної обробки води.

2. Зовнішні дроти, під'єднуються до клем блоку, повинні проходити через гумові ущільнювачі, в яких необхідно просвердлити отвори у відповідності із зовнішніми діаметрами проводів.

3. Монтаж котушки. Котушка повинна монтуватися посередині прямої ділянки трубопроводу, довжина якого мінімум в 10 разів перевищує діаметр труби. Один кінець дроту, що входить в комплект поставки, очистити від ізоляції, облудить припоєм і під'єднати до однієї з клем з маркуванням ВИХІД. Провід покласти на те місце трубопроводу, де повинна знаходитися котушка, і закріпити його за допомогою бандажа з ниток, шнурів або липкої стрічки. Провід від блоку до бандажа повинен бути прокладений без натягу (з невеликим провисанням). Намотати на трубопровід одинадцять витків дроту виток до витка і закріпити його другий кінець за допомогою бандажа. Напрямок намотування значення не має. Вільний кінець дроту вкоротити до потрібної довжини, зачистити, облудить і під'єднати до другої клеми ВИХІД.

4. Під'єднати провід живлення до клем з маркуванням МЕРЕЖУ. Перетин проводів повинна бути не менше 0,5 мм2.

5. Встановіть кришку, що закриває клеми.

Пуск в експлуатацію.

1. Перед подачею живлення перевірте правильність виконаного електричного монтажу.

2. Увімкніть харчування, Світлодіоди червоний, ХАРЧУВАННЯ і зелений, НАВАНТАЖЕННЯ повинні світиться. Якщо світлодіод НАВАНТАЖЕННЯ не світиться, необхідно перевірити під'єднання проводів від котушки до клем блоку.

Технічне обслуговування.

Обслуговування блоку при експлуатації складається з технічного огляду, який повинен проводитись обслуговуючим персоналом не рідше 1 рази в рік, і включає виконання таких робіт:

Очищення від пилу корпусу;

Перевірку якості кріплення;

Перевірку якості приєднання проводів до клем блоку.

Роботи з технічного обслуговування необхідно проводити при вимкненому автоматі харчування і дотримуватися заходів безпеки.

Маркування.

При виготовленні на корпус блоку наносяться:

Найменування;

Товарний знак підприємства – виготовлювача;

Заводський номер;

Дата виготовлення.

Комплектність.

Блок;

Керівництво по експлуатації;

Дріт для виготовлення котушки.

Гарантійні зобов'язання.

1. Виробник гарантує відповідність блоку ТУ при дотриманні умов транспортування, зберігання, монтажу і експлуатації.

2. Гарантійний термін експлуатації 2 роки з дня введення в експлуатацію, але не більше 27 місяців з дня продажу.

3. У разі виходу блоку з ладу протягом гарантійного строку при дотриманні користувачем умов експлуатації, транспортування, зберігання і монтажу підприємство – виробник зобов'язується здійснювати його безкоштовний ремонт або заміну.
