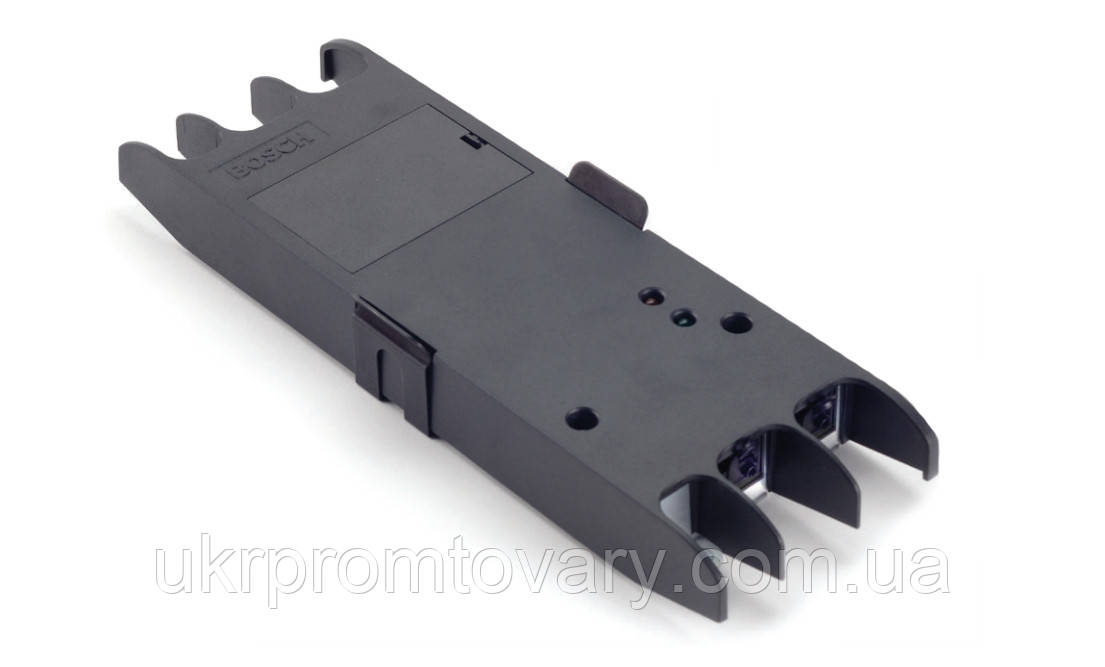

Волоконно-оптичний інтерфейс для одноодового кабелю Bosch PRS-FINS (50293)

Функции PRS-FIN, PRS-FINNA и PRS-FINS

Пристрої слугують інтерфейсом між скляним оптоволоконом і пластмасовим оптоволоконом і підтримують кабельну топологію з резервуванням. Це необхідно в багатьох галузях застосування, оскільки скляне оптоволокно може покривати набагато більші відстані, ніж пластмасове. Будь-який перехід на скляне оптоволокно має супроводжуватися зворотним переходом на пластмасове, оскільки все обладнання системи Praesideo має інтерфейси пластмасового оптоволокна. Тому ці пристрої завжди використовуються парами.

Для забезпечення електроживлення інтерфейсу та віддалених частин мережі може використовуватися зовнішнє джерело живлення 48 В постійного струму. Якщо немає зовнішнього джерела живлення, інтерфейс використовує живлення від мережевого контролера. PRS-FIN і PRS-FINS обладнані двома управицями входами. Вони можуть використовуватися для під'єднання аварійного виходу зовнішнього джерела живлення, даючи змогу пристроям відстежувати електроживлення й повідомляти про збою на мережевий контролер. Оптоволоконні інтерфейси мають два світлодіодні індикатори, які використовуються для діагностики.

Пристрій PRS-FINNA повністю аналогічний PRS-FIN, за винятком того, що він не має адрес мережевого вузла. Перевагою такого положення є те, що пристрій не займає одного з 60 можливих мережевих адрес. Недостатком є те, що без доступу неможливо отримати доступ до стану двох входів керування, як це можна зробити під час використання PRS-FIN.

Пристрій PRS-FINS повністю аналогічний PRS-FIN, за винятком того, що він дає змогу під'єднувати одномодове скляне оптоволокно, а не багатокодове скляне оптоволокно. Проте максимально допустима для мережі Praesideo довжина кабелів не збільшується.

Особливості:

• Під'єднання мережі з резервуванням
• Індикатори живлення і стану несправностей
• Два контрольованих входи керування (немає в PRS-FINNA)
• Можливість використання локального джерела живлення

Приладдя для під'єднання:

• Мережевий роз'єм для пластмасового оптоволоконний кабель
• Мережевий роз'єм для скляного оптоволоконного кабелю
• Зовнішнє джерело живлення
• Два входи керування

Технічні характеристики:

• Споживана потужність: 4,6 Вт (пост. струм)
• Довжина хвилі: 1300 нм

Зовнішнє джерело живлення:

• Напруга: 24 - 56 В пост. струму, 48 В пост. струм. ном.
• Струм: 2,5 A максимум (5 A пікове <2 с)
• Входи керування: 2 x

З'єднувач:

• PRS-FIN і PRS-FINNA: SC (Avago AFBR-5803Z приймача)
• PRS-FINS: SC (Avago AFCT-5805BZ приймача)

Тип кабеля:

• PRS-FIN і PRS-FINNA: 62,5/125 мкм або 50/125 мкм багатодідовий
• PRS-FINS: 9/125 мкм одномодовий

Механічні характеристики:

• Монтаж: За допомогою двох гвинтів на кронштейні
• Розміри (В x Ш x Д): Без кріплення 27 x 243 x 80 мм, з кріпленням 34 x 243 x 84 мм
• Вага: 0,3 кг / 0,7 кг

Умови експлуатації:

• Температура: від -5 °C до +45 °C
• Відносна вологість: від 15% до 90%
