Модуль Для підсилювача Bosch PRS-CSI Новий Розпродаж!

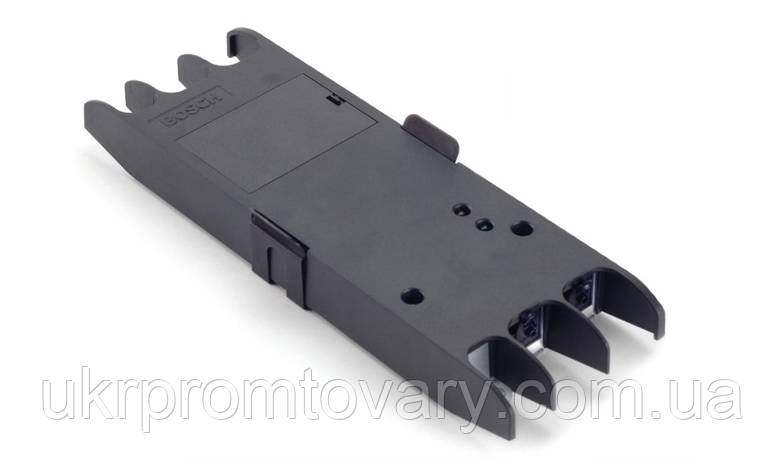

Модуль Для підсилювача Bosch PRS-CSI

Опис інтерфейсу BOSCH PRS - CSI PRS - CSI є

інтерфейс між віддаленим мікрофонним терміналом PRS — CSR або набором для створення віддаленого мікрофонного термінала, PRS — CSRK і оптоволоконною мережею Praesideo. Він використовує кабель CAT — 5 для під'єднання до віддаленого мікрофонного термінала. Довжина кабелю CAT — 5, за яким передаються цифрові сигнали керування й аудіо, може представляти до 1 км. Довжина кабелю CAT — 5 не входить у загальну довжину оптичної мережі. Це неабияк збільшує можливу загальну довжину оптичної мережі, особливо в тих випадках, коли віддалена виставка станція розташована на відстані від основної системи.

Інтерфейс зухвалої станції може отримувати

живлення від мережі Praesideo та/або від локального джерела живлення. Він повністю контролюється і відповідає стандартам IEC 60849.

Під'єднання віддаленої викличної станції до системи Praesideo кабелем CAT-5 (до 1 км) Отримує живлення через оптоволоконний шину або від локального джерела живлення Два контрольованих входів Вбудований процесор для обробки аудіо Повнофункціональний моніторинг PRS-CSI системи керування звуком Praesideo Bosch — це інтерфейс між однією віддаленою викличною станцією PRS-CSR або набором віддаленої викличної станції PRS-CSRK і оптоволоконній шиній системі Praesideo. Функції PRS-CSI під'єднується до віддаленої виклику за допомогою кабелю CAT5. За кабелем CAT5 передаються цифрові сигнали аудіо та керування, водночас його довжина може досягати 1 км. Довжина кабелю CAT-5 не враховується в сумарній довжині системної шини Praesideo, отже, збільшує загальну довжину кабельної траси, що особливо важливо у випадках, коли викличну станцію потрібно розмістити на віддаленій відстані від основного обладнання системы. Інтерфейс віддаленої викличної станції може отримувати живлення через мережу Praesideo і/або від локального джерела живлення. Інтерфейс має функції з контролю працездатності, відповідно до міжнародного стандарту IEC 60849. Інтерфейс є повністю цифровим, підтримує звук високої якості та має вбудований процесор для цифрової обробки аудіосигналу з віддаленої станції передавання оголошень. Він здійснює повний контроль над самим собою, станцією передавання оголошень і з'єднанням, а також над двома входами керування. Він підтримує відмовостійкий режим видалених станцій, даючи змогу їм передавати екстрені оголошення навіть у разі відмови мережевого контролера. Настроювання пристрою відбувається за допомогою мережевого контролера. Примітки Замінює пристрій LBB4437/00, знятий із виробництва у вересні 2008 р. Змішування продуктів різних версій не допускається, продукти мають використовуватися парами. Наприклад, пристрій PRS-CSR(K) має використовуватися тільки з PRS-CSI, також як пристрій LBB4438/00 або LBB4439/00 має застосовуватися тільки з LBB4437/00. Конструкція та дизайн нових продуктів не змінилися, тому зовнішній вигляд залишився незмінним. Приладдя для під'єднання Два мережеві роз'єми Praesideo Роз'єм RJ45 для під'єднання CAT-5 Роз'єм типу Kycon (запірний) для джерела живлення і двох входів керування   Зовнішнє джерело живлення 18 — 56 В пост. струму Енергоспоживання 3,7 Вт Входи керування 2 x Робота Замикаючий контакт (з контролем) Механічні характеристики Розміри (В x Ш x Д) 27 x 243 x 80 мм без кронштейна 34 x 243 x 84 мм з кронштейном Вага 0,7 кг Монтаж Кронштейн (2 гвинти) Колір Темно-сірий Умови експлуатації Робоча температура від -5 oC до +45 oC Відносна вологість 15-90%
