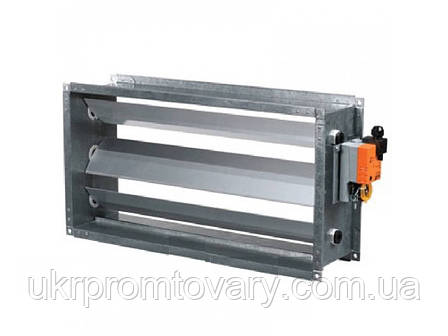

Заслінки повітряні уніфіковані АЗД 190-000-02 400х400 мм з приводом Belimo LM230A-TP

Заслінки повітряні уніфіковані АЗД 190-000-02 400х400 мм з приводом Belimo LM230A-TP

Загальні дані заслінка повітряна уніфікована загального призначення;

внутрішній переріз 400х400 мм;

матеріал — вуглецева, оцинкована сталь);

робочий тиск до 1500 Па;

максимальна запиленість повітря 100 мг/м3;

електропривод Belimo;

фарбування — порошкове;

Призначення: Виробляти регулювання повітря — так звучить головне призначення заслінки АЗД 190 000 02 серія 5.904-13. Застосування можливе тільки за умови, що в повітрі немає вибухових сумішей, у системі вентиляції, повітряного опалення. Пристрій регулює повітряний потік та забезпечує брак у складі повітря різного типу домішок.

Технічні характеристики прямокутної заслінки АЗД190.000-02 параметр Значення Модель АЗД 190.000-02 Внутрішнє переріз 400х400 мм Максимальна забрудненість газовоздушної суміші 100 г/м3 Максимальна робоча температура переміщуваних газів 80 °C Маса 10,9 кг   Умови експлуатації Забороняється використовувати цю модель за наявності в повітряній суміші липких і волокнистих домішок. Має бути мінімальна концентрація хімічних речовин, які агресивні для обладнання. Заслінка виготовлена у виконанні з ручним керівництвом. Установлення складається з корпусу, фланців і поворотних лопаток. Ці лопатки укомплектовані ущільнювачем. Рух лопаток здійснюється за допомогою ручного привода. Під час встановлення осі лопаток мають розташовуватися горизонтально.  Габаритні та приєднувальні розміри АЗД 190-000-02 В процесі підготовки...   Вузли прямокутної заслінки Корпус — являє собою прямокутну шахту, , яка виготовлена з тонколистової сталі (неіржавка сталь, оцинкована сталь, чорний метал). Фланець — для приєднання до повітропровід (з обох боків корпусу). Лопатки — регулювання кількості повітря. Вони розміщуються в корпусі на осях (від однієї до трьох шт.).


Повітряні заслінки виготовляються відповідно до ТУ У.2.5-29.1-24472991-018:2006 і призначені для регулювання кількості повітря та невибухо-сірих повітряних сумішей, агресивність яких щодо вуглецевих сталей звичайної якості не вище агресивності повітря, що не містять липких речовин і волокнистих матеріалів, з вмістом пилу та інших твердих домішок у кількості не більш ніж 100 мг/м³, і застосовуються в системах вентиляції, кондиціонування повітря, повітряного опалення та інших санітарно-технічних системах із робочим тиском:

заслінки АЗД122,. АЗД134, АЗД133, АЗД136 — до 1000 Па;

заслінки АЗД190; АЗД192 — до 1500 Па.

Заслінки розраховані на експлуатацію в районах із помірним (У) кліматом категорії розміщення 3 за ГОСТ 15150.

Температура середовища, що переміщається: для заслінок із ручним приводом від мінус 40 °C до
плюс 80 °C; для заслінок з електроприводом від мінус 30 °C до плюс 50 °C.

Регулювання кількості повітря здійснюється поворотом лопаток засліпок вручну або за допомогою виконавчого механізму, укріпленого на корпусі заслінок.

Робоче положення заслінок вертикальне або горизонтальне.

Як привод застосовується виконавчий електричний механізм двопозиційний BELIMO або SIEMENS(таблицы 1.27, 1.28). За узгодженням із замовником можливе застосування електроприводів інших типів.

Технічна характеристика, основні та габаритні розміри круглих і прямокутних заслінок наведені в таблицях 1.26 — 1.30.
